[Lazenca][Development of Kernel Module] 03.ioctl(Input/Output control)

ioctl(Input/Output control)

---



ioctl은 하드웨어의 제어와 상태 정보를 얻기 위해 제공되는 오퍼레이션이다.
read(), write()는 데이터의 읽고, 쓰기는 가능하지만

하드웨어의 제어 및 상태 정보까지는 확인할 수 없다.

SPI 통신 속도 설정를 하거나, I2C 슬레이브 어드레스 설정,등의 작업은 read, write만으로는 할 수 없다.
CD-ROM 디바이스 드라이버는 실제 장치에서 디스크를 꺼내도록 지시할 수 있는 ioctl 요청 코드를 제공한다.



위키피디아의 내용을 좀 더 읽어보면 이렇다.

시스템 호출은 표준 커널 기능에 접근하기 위한 편리한 설계이지만, 비표준 하드웨어 주변 장치에 접근하기에는 적합하지 않을 때가 있습니다. 대부분의 하드웨어 주변 장치(또는 장치)는 커널 내에서만 직접적으로 접근할 수 있습니다. 그러나 사용자 코드는 장치와 직접 통신해야 할 수 있습니다. 예를 들어, 관리자는 이더넷 인터페이스의 미디어 유형을 구성할 수 있습니다. 현대 운영 체제는 다양한 장치를 지원하며 이 중 많은 장치가 다양한 기능을 제공합니다. 이러한 기능 중 일부는 커널 디자이너가 예상하지 못한 것일 수 있으며, 이로 인해 커널이 장치 사용을 위한 시스템 호출을 제공하는 것이 어려울 수 있습니다.

이 문제를 해결하기 위해 커널은 확장 가능하도록 설계되었으며, 커널 공간에서 실행되는 디바이스 드라이버라는 추가 모듈을 허용할 수 있습니다. ioctl 인터페이스는 사용자 공간이 디바이스 드라이버와 통신할 수 있는 단일 시스템 호출입니다. 디바이스 드라이버에 대한 요청은 일반적으로 디바이스 핸들과 요청 번호를 기반으로 이 ioctl 시스템 호출에 대한 벡터로 처리됩니다. 기본 커널은 디바이스가 지원하는 기능에 대해 사용자 공간이 아무것도 알지 못해도 디바이스 드라이버에 액세스할 수 있도록 하며, 불필요하게 큰 시스템 호출 컬렉션 없이도 가능합니다.



ioctl 함수의 원형은 다음과 같다.

#include <sys/ioctl.h>
int ioctl(int d, int request, ...);

인자 설명은 다음과 같다.

d - open함수에서 얻은 파일 디스크립터(fd)

request - 디바이스에 전달한 명령
이 외에도 개발자의 설정에 따라 추가적인 인자를 생성할 수 있다.





Using macros to generate ioctl command numbers

---

Linux 헤더 파일 "/usr/include/asm/ioctl.h"에는

ioctl의 커맨드 번호를 작성하는데 사용해야 하는 매크로가 정의되어 있다.

다음과 같은 커맨드 매크로 형태를 사용할 수 있다.

Macro	Description
_IO(int type, int number)	type, number 값만 전달하는 단순한 ioctl에 사용
_IOR(int type, int number, data_type)	디바이스 드라이버에서 데이터를 읽는 ioctl에 사용
_IORW(int type, int number, data_type)	디바이스 드라이버에서 데이터를 읽고 쓰는 ioctl에 사용
_IOW(int type, int number, data_type)	디바이스 드라이버에서 데이터를 쓰는 ioctl에 사용



매크로의 인자 값을 다음과 같은 형태로 구성되어 있다.

Argument	Description
type	- 장치 드라이버에 고유하게 선택된 8 비트 정수 - fd가 겹치는 다른 드라이버와 충돌하지 않도록 선택해야 함
number	- 8 비트 정수 - 드라이버 내에서 드라이버가 서비스하는 서로 다른 종류의 ioctl 명령마다 고유 번호를 선택해야 함
data_type	- 클라이언트와 드라이버간에 교환되는 바이트 수를 계산하는 데 사용되는 유형



다음과 같이 커맨드 매크로를 정의할 수 있다.
"SET_DATA" - 데이터의 입력, 출력, 쓰기가 가능한 매크로
"GET_DATA" - 데이터의 입력, 출력, 읽기가 가능한 매크로

struct ioctl_info{
       unsigned long size;
       unsigned int buf[128];
};

#define             IOCTL_MAGIC         'G'
#define             SET_DATA            _IOW(IOCTL_MAGIC, 2 , ioctl_info )
#define             GET_DATA            _IOR(IOCTL_MAGIC, 3 , ioctl_info )





Example

---

chardev_ioctl()

사용자 공간(User space)에서 해당 디바이스를 열어서 ioctl()함수를 호출하면

chardev_ioctl() 함수가 호출되며 다음 기능을 처리한다.

• cmd의 값이 "SET_DATA" 일 경우 copy_from_user() 함수를 이용하여 사용자 공간으로 부터 전달받은 데이터를 info 구조체 변수에 복사한다.
• cmd의 값이 "GET_DATA" 일 경우 copy_to_user() 함수를 이용하여 Kernel 영역에 저장된 info 구조체 변수 데이터를 사용자 공간으로 복사한다.



chardev.c

#include <linux/init.h>
#include <linux/module.h>
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/sched.h>
#include <linux/device.h>
#include <linux/slab.h>
#include <asm/current.h>
#include <linux/uaccess.h>

#include "chardev.h"
MODULE_LICENSE("Dual BSD/GPL");

#define DRIVER_NAME "chardev"

static const unsigned int MINOR_BASE = 0;
static const unsigned int MINOR_NUM  = 1;
static unsigned int chardev_major;
static struct cdev chardev_cdev;
static struct class *chardev_class = NULL;

static int     chardev_open(struct inode *, struct file *);
static int     chardev_release(struct inode *, struct file *);
static ssize_t chardev_read(struct file *, char *, size_t, loff_t *);
static ssize_t chardev_write(struct file *, const char *, size_t, loff_t *);
static long chardev_ioctl(struct file *, unsigned int, unsigned long);

struct file_operations s_chardev_fops = {
    .open    = chardev_open,
    .release = chardev_release,
    .read    = chardev_read,
    .write   = chardev_write,
    .unlocked_ioctl = chardev_ioctl,
};

static int chardev_init(void)
{
    int alloc_ret = 0;
    int cdev_err = 0;
    int minor = 0;
    dev_t dev;

    printk("The chardev_init() function has been called.");

    alloc_ret = alloc_chrdev_region(&dev, MINOR_BASE, MINOR_NUM, DRIVER_NAME);
    if (alloc_ret != 0) {
        printk(KERN_ERR  "alloc_chrdev_region = %d\n", alloc_ret);
        return -1;
    }
    //Get the major number value in dev.
    chardev_major = MAJOR(dev);
    dev = MKDEV(chardev_major, MINOR_BASE);

    //initialize a cdev structure
    cdev_init(&chardev_cdev, &s_chardev_fops);
    chardev_cdev.owner = THIS_MODULE;

    //add a char device to the system
    cdev_err = cdev_add(&chardev_cdev, dev, MINOR_NUM);
    if (cdev_err != 0) {
        printk(KERN_ERR  "cdev_add = %d\n", alloc_ret);
        unregister_chrdev_region(dev, MINOR_NUM);
        return -1;
    }

    chardev_class = class_create(THIS_MODULE, "chardev");
    if (IS_ERR(chardev_class)) {
        printk(KERN_ERR  "class_create\n");
        cdev_del(&chardev_cdev);
        unregister_chrdev_region(dev, MINOR_NUM);
        return -1;
    }

    device_create(chardev_class, NULL, MKDEV(chardev_major, minor), NULL, "chardev%d", minor);
    return 0;
}

static void chardev_exit(void)
{
    int minor = 0;
    dev_t dev = MKDEV(chardev_major, MINOR_BASE);

    printk("The chardev_exit() function has been called.");

    device_destroy(chardev_class, MKDEV(chardev_major, minor));

    class_destroy(chardev_class);
    cdev_del(&chardev_cdev);
    unregister_chrdev_region(dev, MINOR_NUM);
}

static int chardev_open(struct inode *inode, struct file *file)
{
    printk("The chardev_open() function has been called.");
    return 0;
}

static int chardev_release(struct inode *inode, struct file *file)
{
    printk("The chardev_close() function has been called.");
    return 0;
}

static ssize_t chardev_write(struct file *filp, const char __user *buf, size_t count, loff_t *f_pos)
{
    printk("The chardev_write() function has been called.");
    return count;
}

static ssize_t chardev_read(struct file *filp, char __user *buf, size_t count, loff_t *f_pos)
{
    printk("The chardev_read() function has been called.");
    return count;
}

static struct ioctl_info info;
static long chardev_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
    printk("The chardev_ioctl() function has been called.");

    switch (cmd) {
        case SET_DATA:
            printk("SET_DATA\n");
            if (copy_from_user(&info, (void __user *)arg, sizeof(info))) {
                return -EFAULT;
            }
        printk("info.size : %ld, info.buf : %s",info.size, info.buf);
            break;
        case GET_DATA:
            printk("GET_DATA\n");
            if (copy_to_user((void __user *)arg, &info, sizeof(info))) {
                return -EFAULT;
            }
            break;
        default:
            printk(KERN_WARNING "unsupported command %d\n", cmd);

        return -EFAULT;
    }
    return 0;
}

module_init(chardev_init);
module_exit(chardev_exit);



매크로 정의는 다음과 같다.
SET_DATA은 _IOW(입력, 출력, 쓰기)로 설정하고 인자값의 형태는 "struct ioctl_info"로 설정
SET_DATA은 _IOR(입력, 출력, 읽기)로 설정하고 인자값의 형태는 "struct ioctl_info"로 설정



chardev.h

#ifndef CHAR_DEV_H_
#define CHAR_DEV_H_
#include <linux/ioctl.h>

struct ioctl_info{
       unsigned long size;
       char buf[128];
};

#define             IOCTL_MAGIC         'G'
#define             SET_DATA            _IOW(IOCTL_MAGIC, 2 ,struct ioctl_info)
#define             GET_DATA            _IOR(IOCTL_MAGIC, 3 ,struct ioctl_info)

#endif



Makefile

obj-m := chardev.o

all:
    make -C /lib/modules/$(shell uname -r)/build M=$(shell pwd) modules
clean:
    make -C /lib/modules/$(shell uname -r)/build M=$(shell pwd) clean



테스트 프로그램은 다음과 같이 동작한다.

• open() 함수를 이용하여 "/dev/chardev0" 파일을 열어 fd값을 얻음
• ioctl() 함수를 이용하여 사용자 공간에 저장된 데이터를 커널 영역에 데이터를 복사하기 위해 fd, "SET_DATA", 커널에 저장할 데이터를 인자 값(&set_info)으로 전달
• ioctl() 함수를 이용하여 커널 영역에 저장된 데이터를 사용가 공간으로 복사하기 위해 fd, "GET_DATA", 사용자 공간에에 데이터를 저장할 변수를 인자 값(&get_info)으로 전달
• printf() 함수를 이용하여 사용자 공간에 복사된 데이터를 출력
• close() 함수를 이용하여 fd를 닫음

test.c

#include <stdio.h>
#include <stdlib.h>
#include <fcntl.h>
#include <unistd.h>
#include <errno.h>
#include <string.h>
#include <sys/ioctl.h>
#include "chardev.h"

int main()
{
    int fd;
    struct ioctl_info set_info;
    struct ioctl_info get_info;

    set_info.size = 100;
    strncpy(set_info.buf,"lazenca.0x0",11);

    if ((fd = open("/dev/chardev0", O_RDWR)) < 0){
        printf("Cannot open /dev/chardev0. Try again later.\n");
    }

    if (ioctl(fd, SET_DATA, &set_info) < 0){
        printf("Error : SET_DATA.\n");
    }


    if (ioctl(fd, GET_DATA, &get_info) < 0){
        printf("Error : SET_DATA.\n");
    }

    printf("get_info.size : %ld, get_info.buf : %s\n", get_info.size, get_info.buf);

    if (close(fd) != 0){
        printf("Cannot close.\n");
    }
    return 0;
}

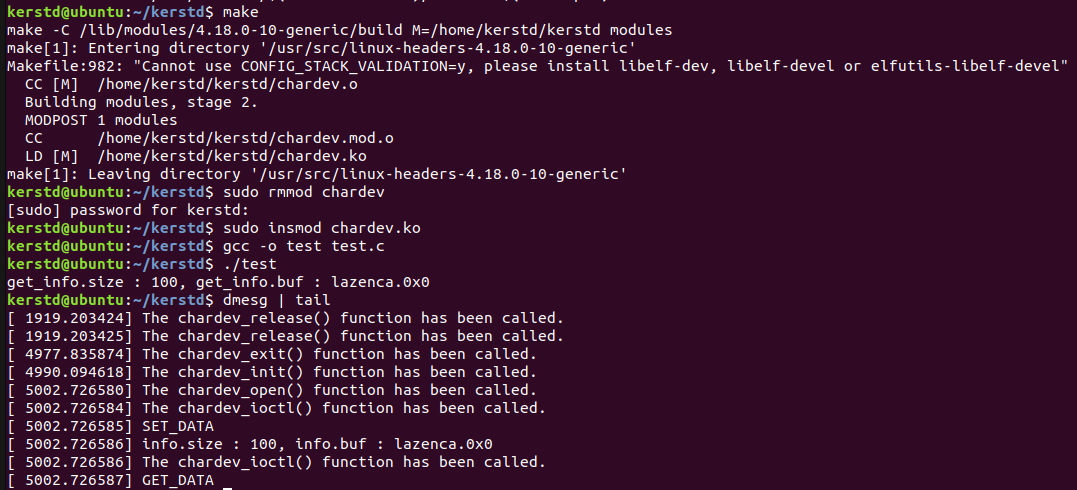

Make & Run

---

해당 모듈을 빌드하고 테스트 프로그램을 실행하면

다음과 같이 전달된 데이터들이 정상적으로 복사되는 것을 확인할 수 있다.

신기하구먼..



---
