Frame Pointer Overwirte (One Byte Overflow)

Frame Pointer Overwirte는 하위 함수의 SFP 값 1바이트를 변조했을 때

2번의 에필로그 과정으로 RIP 레지스터를 컨트롤 할 수 있는 공격 기법이다.



공격의 특징은 다음과 같다.

메인 함수에서 호출된 하위 함수에서 SFP 값 중 1바이트를 변조할 수 있어야 한다.

변조한 SFP 값이 쉘 코드가 저장된 스택의 주소 - 4가 되어야 한다.

변조되기 전 SFP 값과 스택의 주소를 비교했을 때 하위 1.5바이트 이상 다르면 공격이 불가능하다.



익스플로잇 흐름은 다음과 같다.

스택의 주소를 구한 뒤 하위 함수의 SFP 값을 쉘 코드가 저장된 주소 - 4로 변조한다.

이후 에필로그 과정을 2번 거치면서 쉘 코드가 저장된 주소가 RIP 레지스터로 들어가 쉘 코드가 실행된다.



함수의 에필로그

---

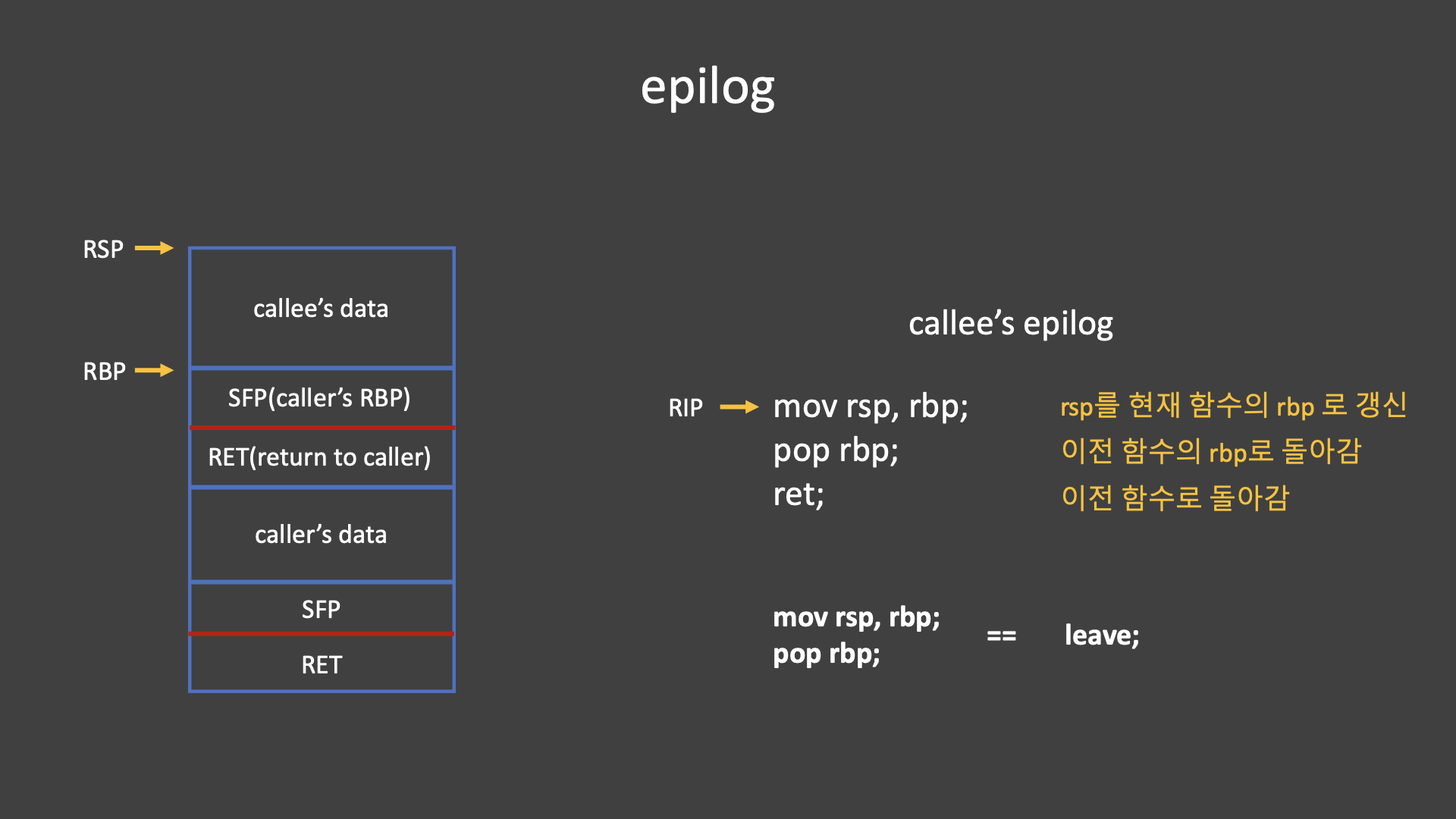

먼저 함수의 에필로그 부분을 살펴보자.



함수의 에필로그 과정은 leave; ret;으로 구성되어 있는데 leave는 mov rsp, rbp; pop rbp;를 수행한다.



mov rsp, rbp;를 수행하면 지역 변수 영역을 정리하게 된다.

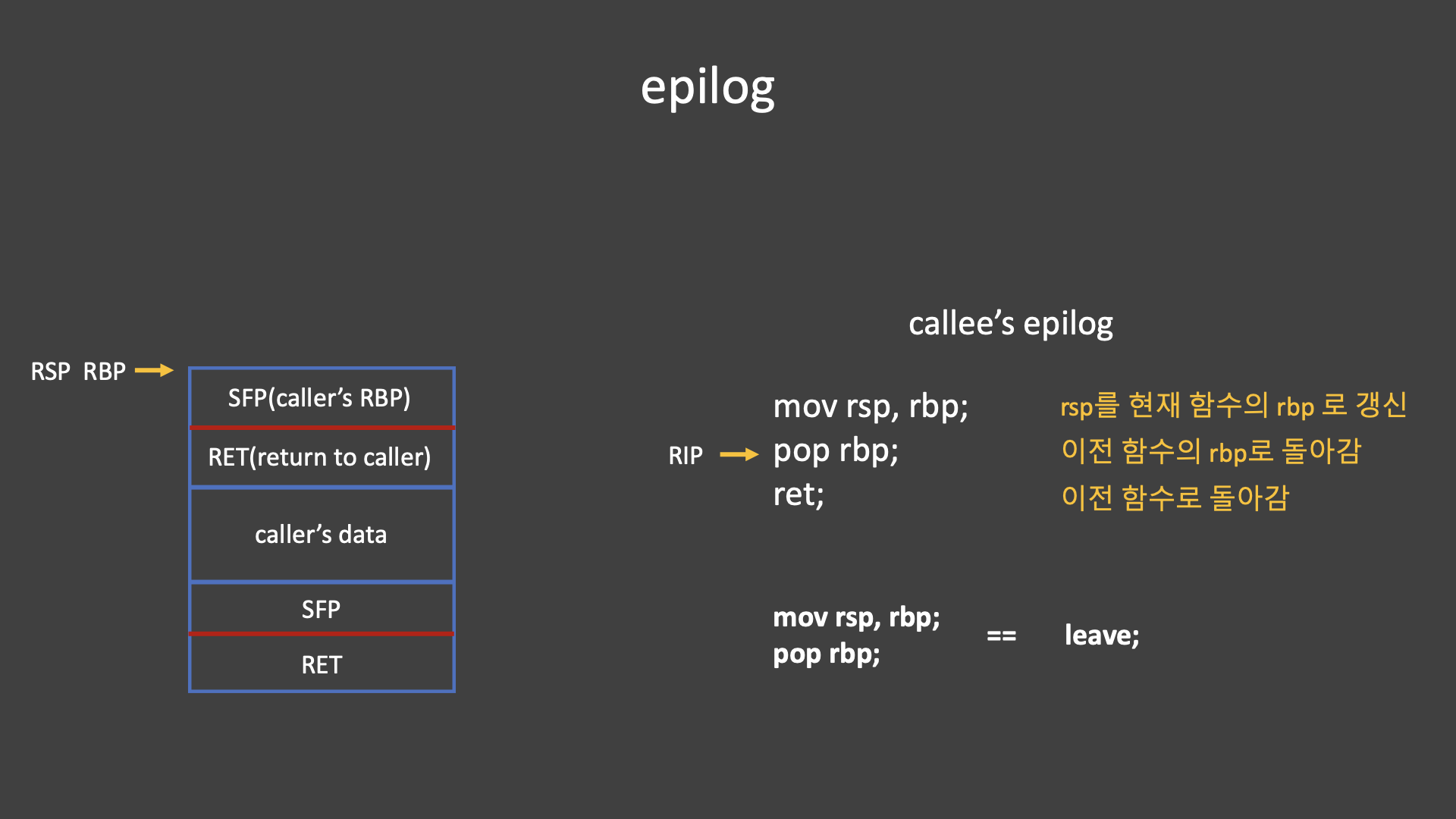

pop rbp;로 저장했던 sfp 값이 rbp 레지스터로 들어가 이전 함수의 rbp로 돌아가게 된다.

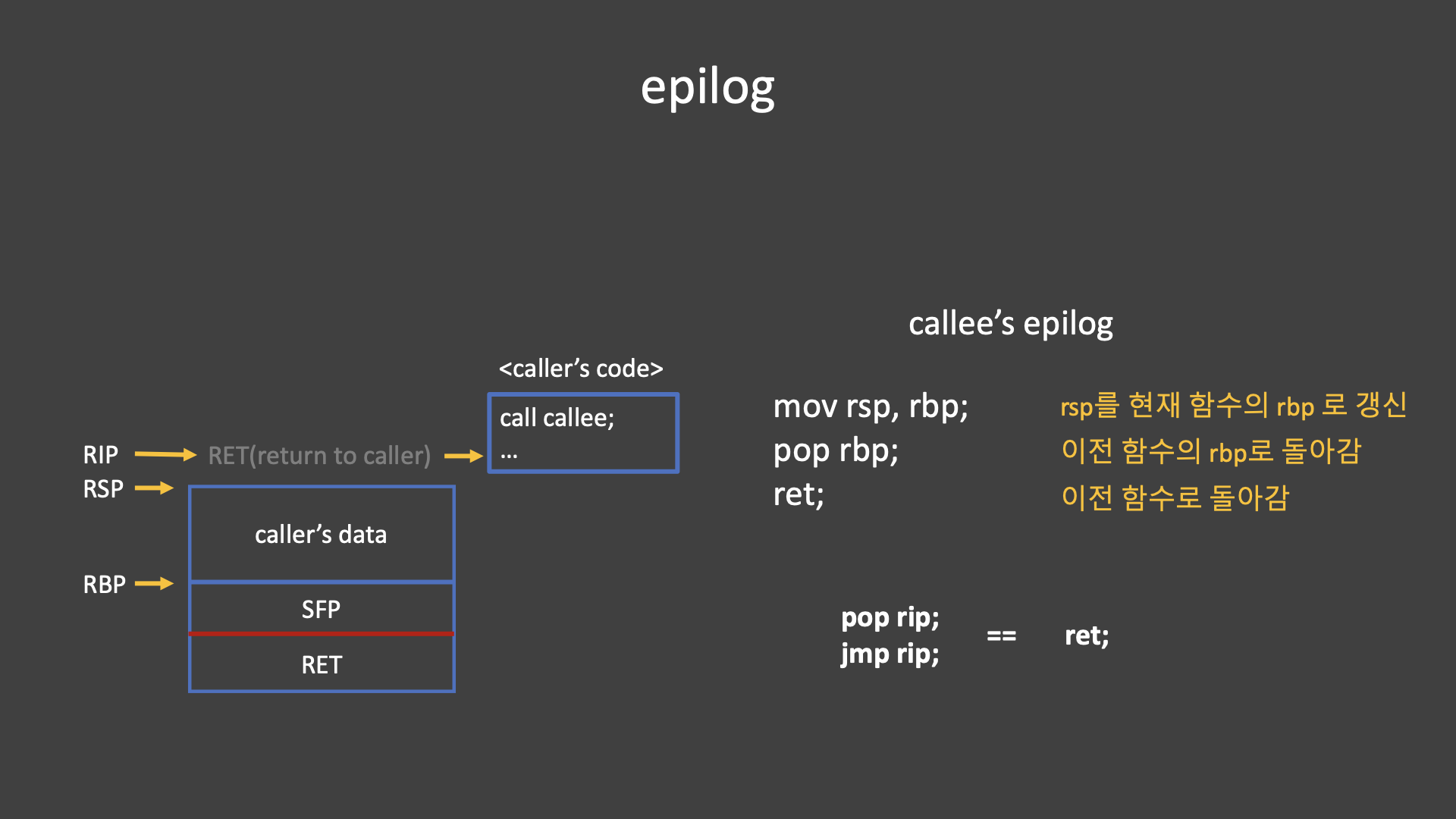

ret(리턴)은 pop rip; jmp rip;를 수행한다.
RET 영역에 저장된 이전 함수의 백업 주소를 rip 레지스터에 저장시켜 이전 함수로 완전히 복귀하게 된다.

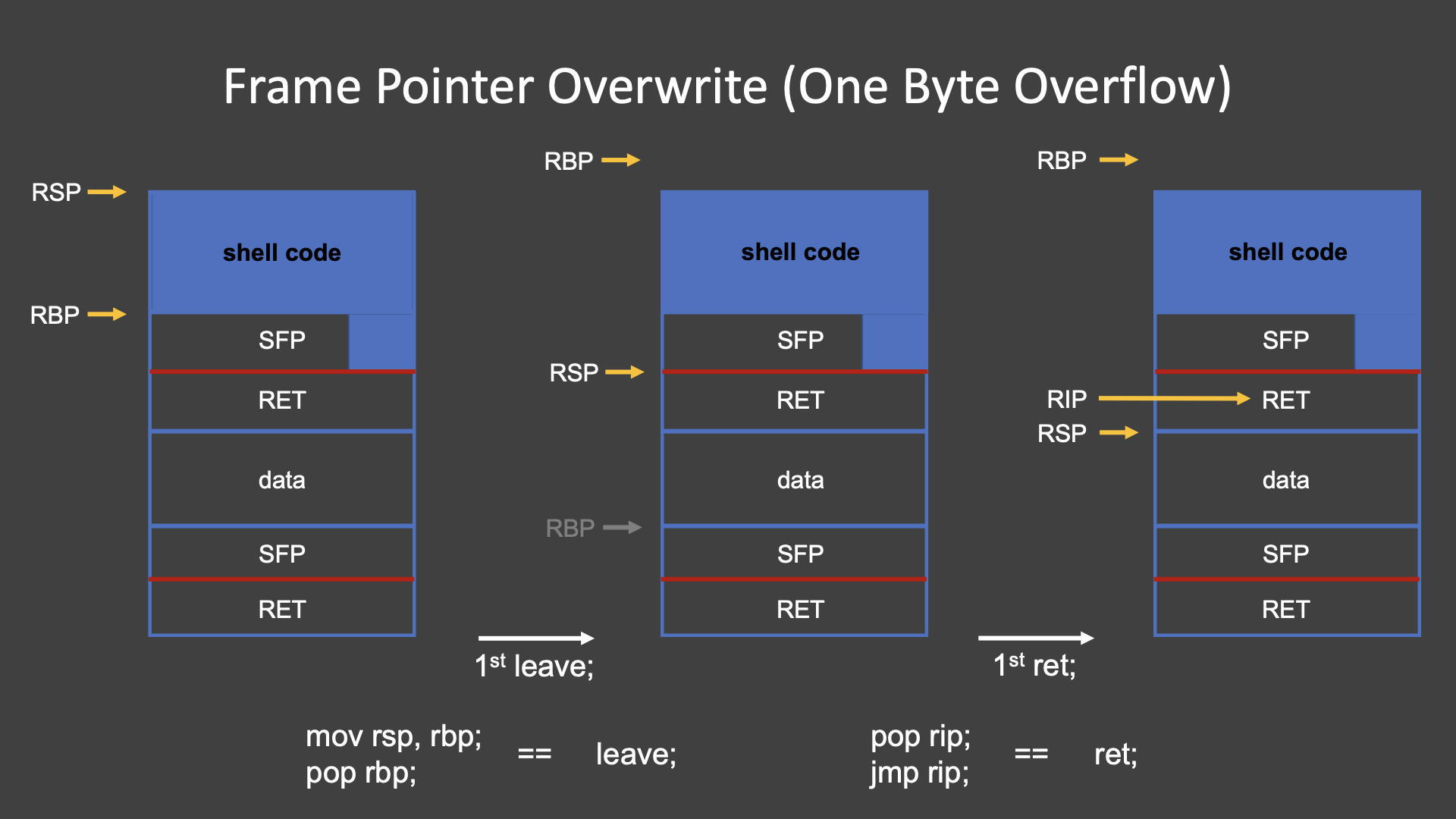

Frame Pointer Overwrite

---

프로그램에서 메인 함수의 실행 중에 호출한 서브 함수에서 BOF 취약점으로 SFP 값을 1바이트 변조시켜
쉘 코드가 저장된 주소 - 4로 만든 상황을 가정해보자.

파란색으로 칠해진 부분은 사용자가 입력한 부분이다.
지역 변수 영역에 쉘 코드가 들어갔고 SFP의 값이 1바이트 변조된 상태이며
변조된 SFP 값은 쉘 코드가 저장된 주소 - 4를 가리키고 있는 상황이다.

먼저 첫 번째 에필로그 과정인 하위 함수의 에필로그 과정이다.
leave를 수행하면 mov rsp,rbp; pop rbp를 수행한다.

mov rsp,rbp;를 수행해서 rsp는 rbp로 내려간 뒤 pop rbp;를 통해 rbp 값이 변하며
rsp의 값은 pop을 수행했으므로 +4가 되면서 리턴 어드레스가 저장된 주소를 가리키게 된다.

원래라면 pop rbp;로 rbp 레지스터 값은 원래 메인 함수의 sfp가 저장된 주소가 되어야 하지만
sfp 값이 변조되었기 때문에 쉘 코드가 저장된 주소 -4가 되면서 의도하지 않은 주소가 rbp 레지스터의 값으로 저장된다.
ret;를 수행하며 메인 함수로 복귀하게 된다.

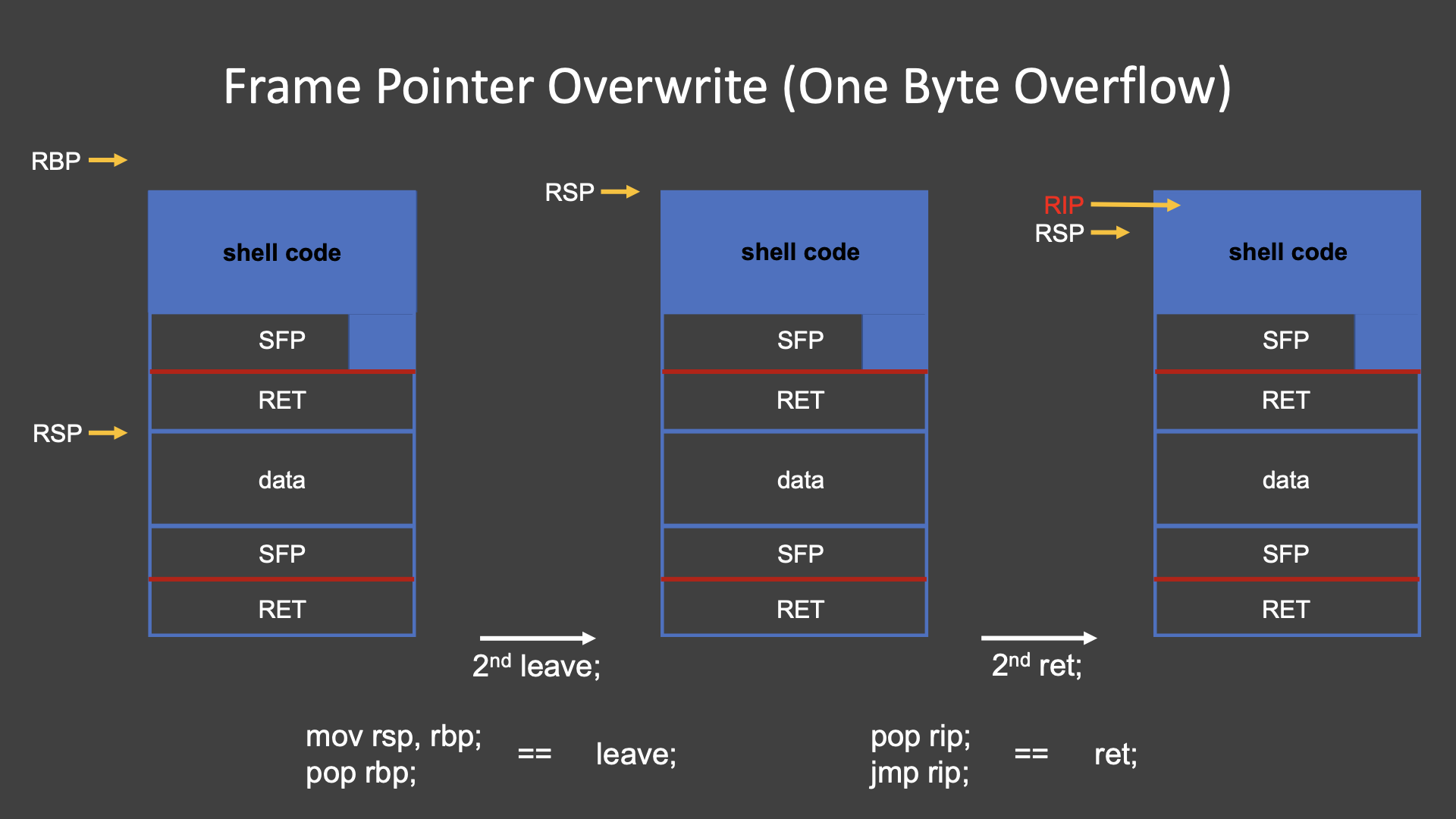

이제 두 번째 에필로그 과정인 메인 함수의 에필로그 과정을 살펴보자.

원래라면 mov rsp, rbp;로 메인 함수의 지역 변수 영역을 정리하면서 SFP가 저장된 주소로 내려와야 하지만
rbp가 저장된 곳은 쉘 코드가 저장된 주소-4이므로 rsp의 값은 쉘 코드가 저장된 주소-4로 올라가게 된다.

이후 pop rbp를 통해 rsp 레지스터 값이 +4 되면서 정확히 쉘 코드가 저장된 주소를 가리키게 된다.
이제 ret를 수행하게 되면 pop rip를 통해 rip 레지스터의 값은 쉘 코드가 저장된 주소가 되고
jmp rip를 통해 해당 주소로 점프하면 쉘 코드가 실행되어 쉘을 딸 수 있게 된다.





예제로 확인해보는 FPO

---

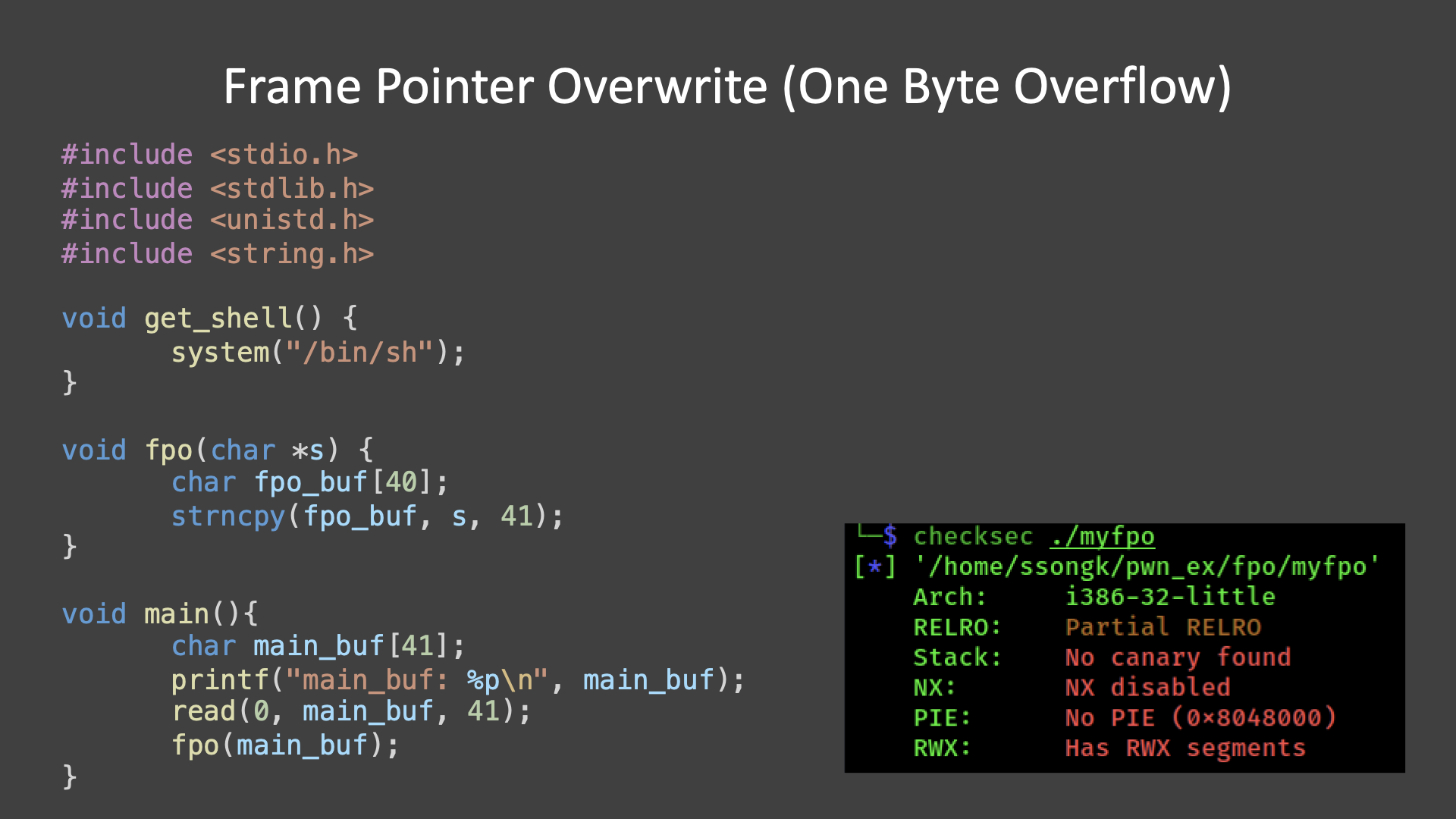

아래와 같은 예제 파일을 만들었다.

위와 같은 보호 기법을 가지도록 컴파일 하였으며 32비트 아키텍처로 구성된 예제이다.

메인 함수에서 main_buf 주소를 알려주므로 스택의 주소를 알 수 있다.
fpo 함수에서 main_buf에 입력한 내용을 fpo_buf로 복사하는 strncpy 함수를 수행할 때 bof 취약점이 발생해
sfp에 1바이트 변조가 가능하다.

또한 익스플로잇의 편의를 위해 get_shell 함수를 마련하였다.

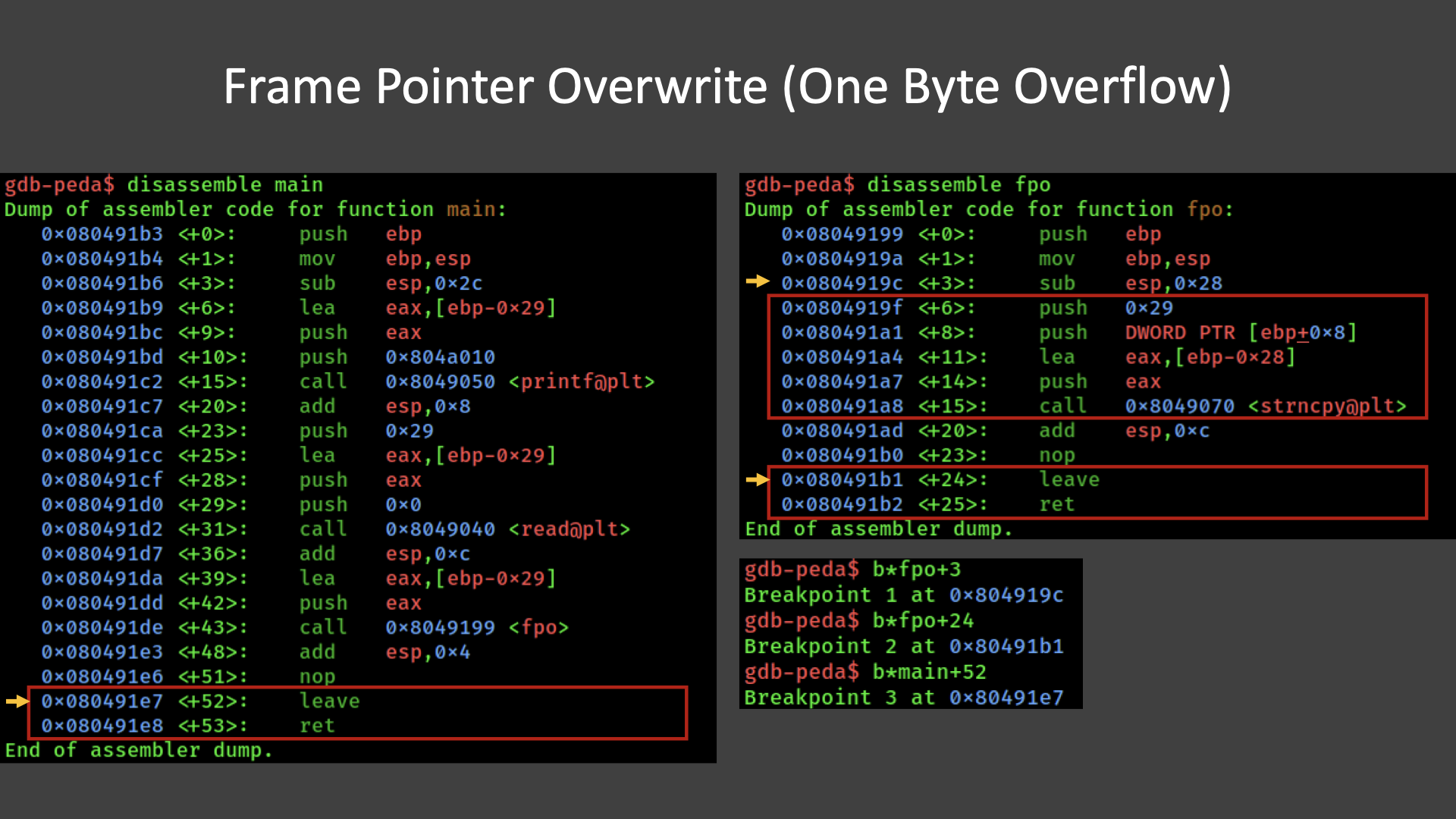

gdb로 메인 함수와 fpo 함수를 디스어셈블 해보면 이렇게 나온다.

각 함수의 에필로그 부분과 bof 취약점이 발생하는 strncpy 함수 부분을 빨간색 박스로 표시했다.

노란색 화살표로 표시한 fpo+3, fpo+24, main+52에 브레이크 포인트를 걸고 ebp 레지스터와 esp 레지스터의 변화를 살펴보자.



main_buf에는 'a' 40개와 'b' 1개를 입력한다.

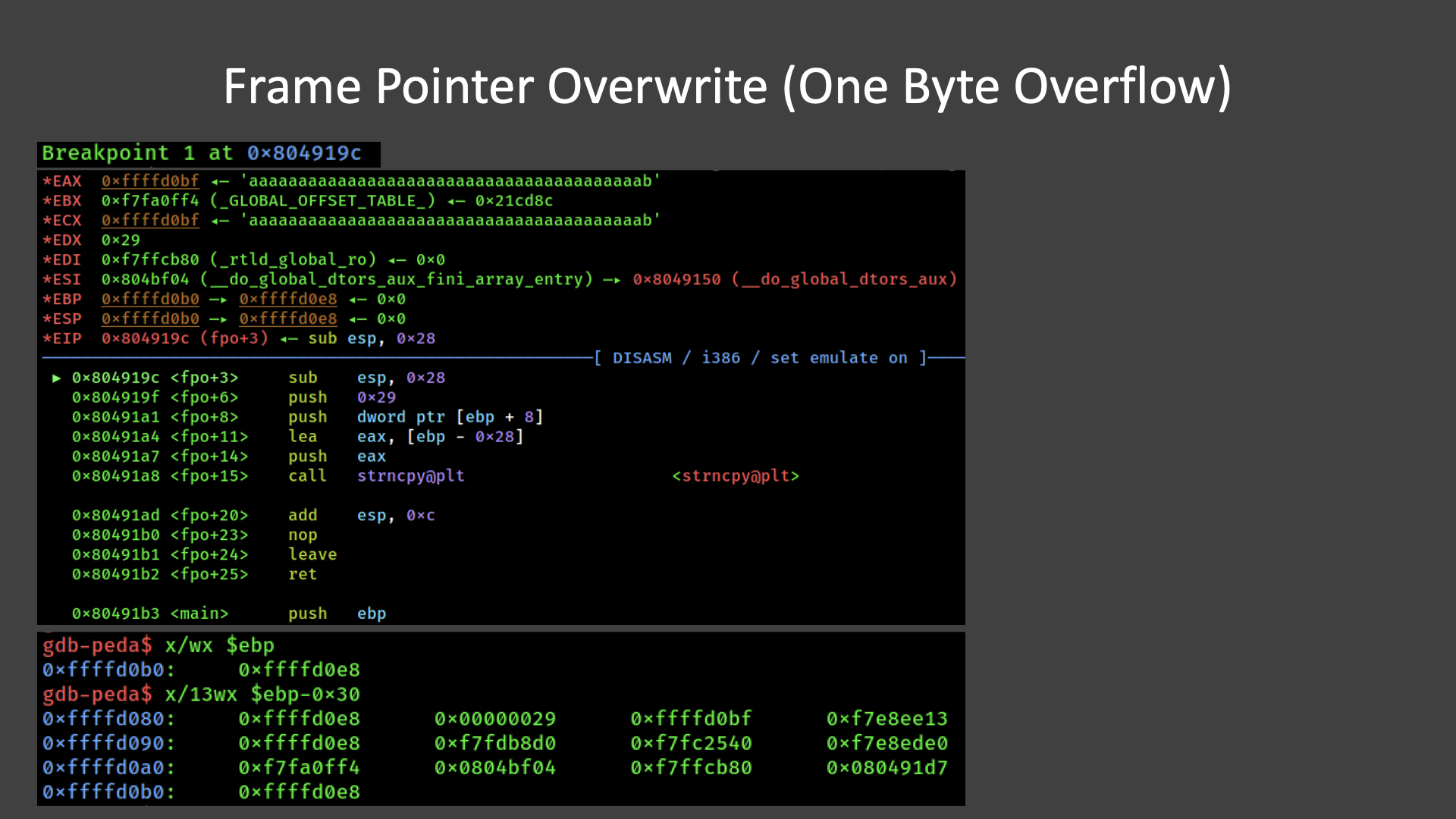

현재는 fpo+3에 설정한 첫 번째 브레이크 포인트가 히트 된 상태이다.

변조되기 전 fpo 함수의 sfp 값을 확인해보기 위해 ebp 레지스터를 확인해주면 sfp 값은 0xffffd0e8임을 알 수 있다.

strncpy 함수를 수행하기 전과 후의 스택의 변화를 확인하기 위해 ebp-0x30부터 sfp까지의 값을 확인해준다.

맨 마지막에 sfp 값이 있는 것을 확인해볼 수 있다.

이후 strncpy 함수를 수행하면 sfp의 1바이트가 변조 될 것이다.

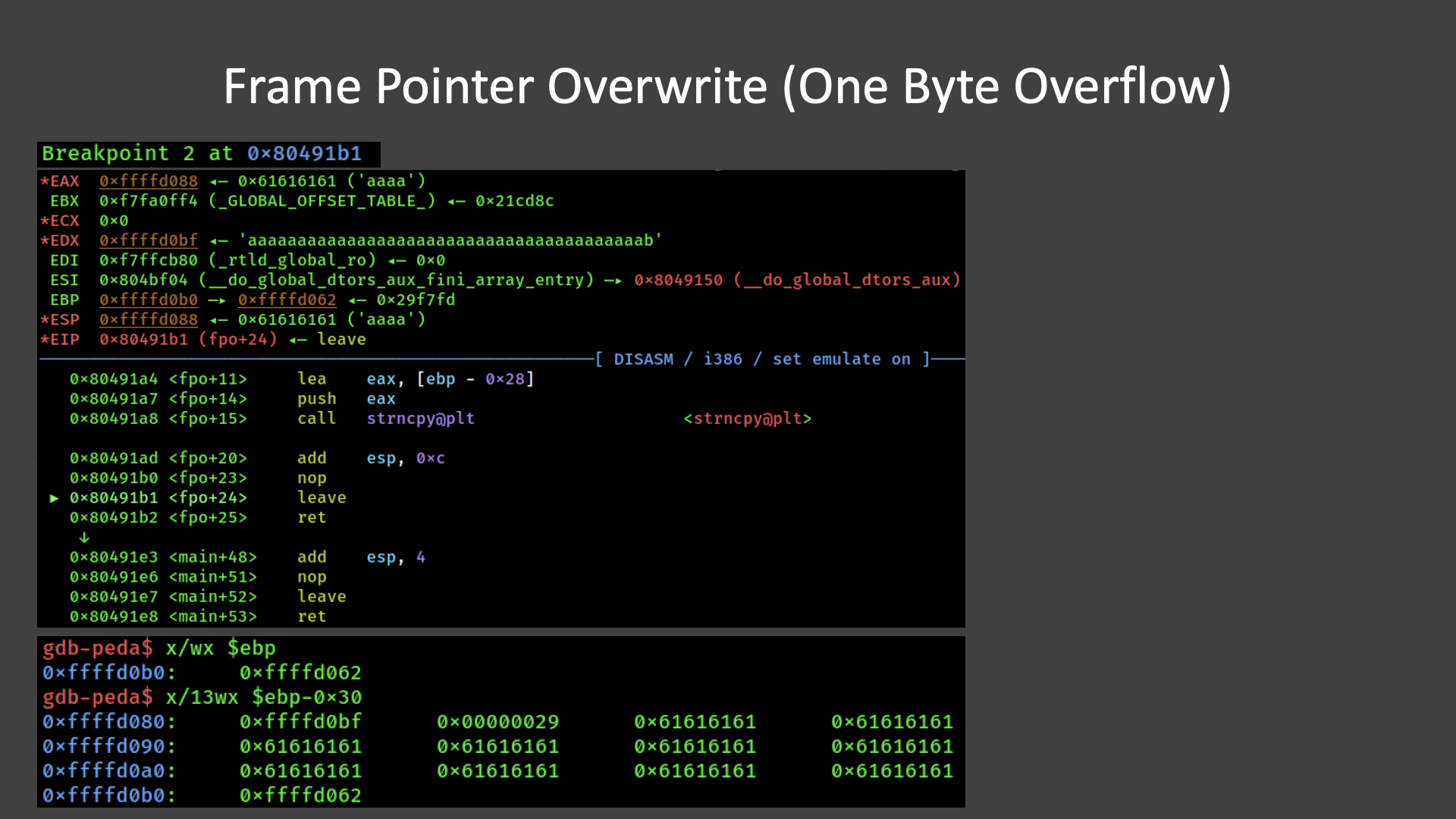

이제 fpo+24에 설정한 두 번째 브레이크 포인트에 히트 된 상태이다.

스택의 상태를 확인해보면 ebp-0x28부터 'a' 40개가 채워지고 'b' 1개가 sfp의 1바이트에 오버라이트되어

sfp 값이 0xffffd062(e8->62)로 변조됨을 확인할 수 있다.

두 주소를 비교해보면 1바이트만 다르다.

(FPO 공격 수행 조건 만족)

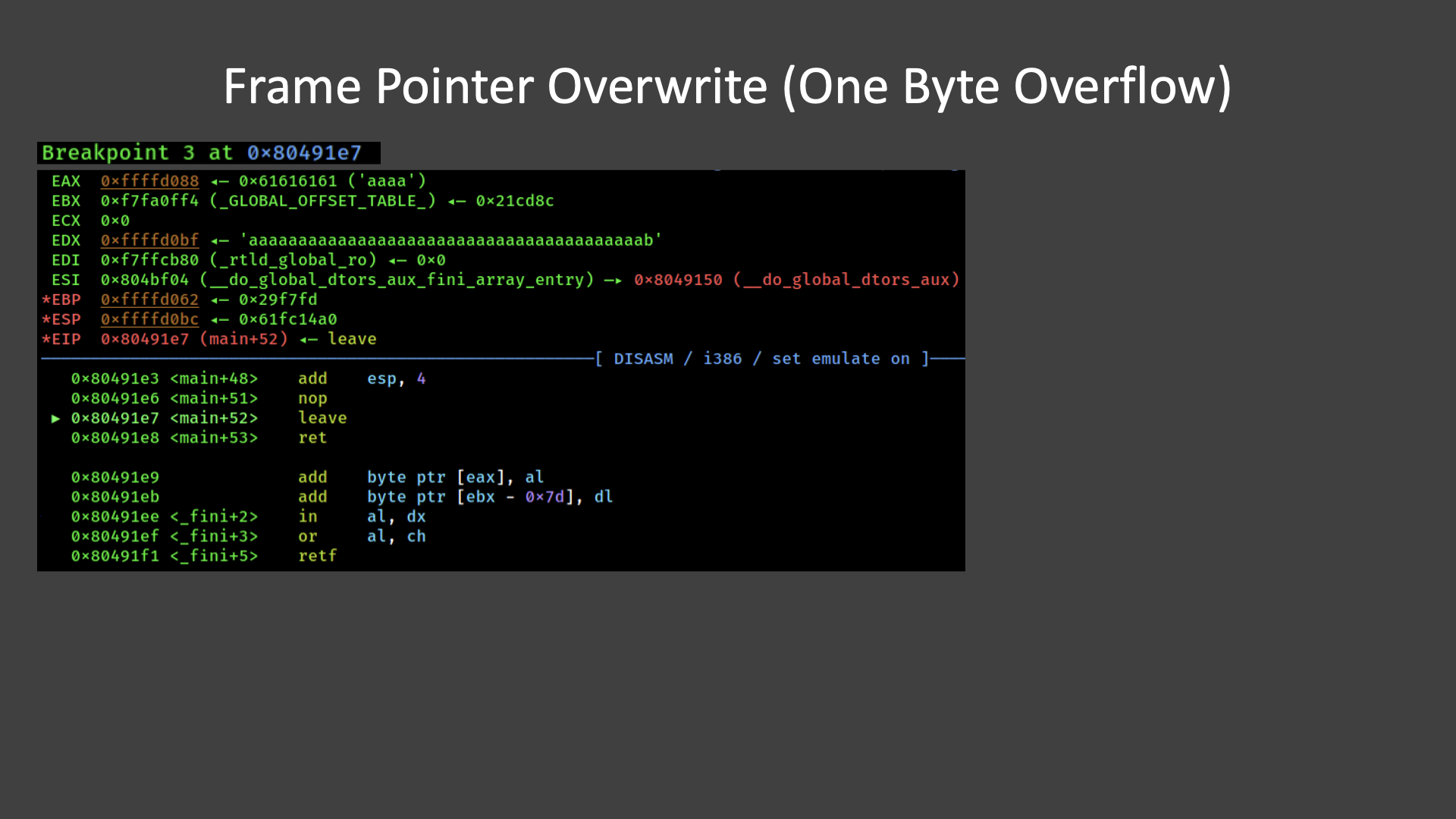

마지막으로 브레이크 포인트인 main+52가 히트 된 상태이다.

현재 ebp는 아까 변조했던 sfp 값인 0xffffd062이고, esp는 0xffffd0bc이다.

이 상태에서 leave를 수행하면 mov esp,ebp; pop ebp;를 수행하게 된다.

mov esp,ebp;로 esp 레지스터의 값이 ebp의 값으로 바뀌고 pop ebp;로 esp 레지스터는 +4가 된다.

즉, esp 레지스터가 0xffffd066이 될 것이다.

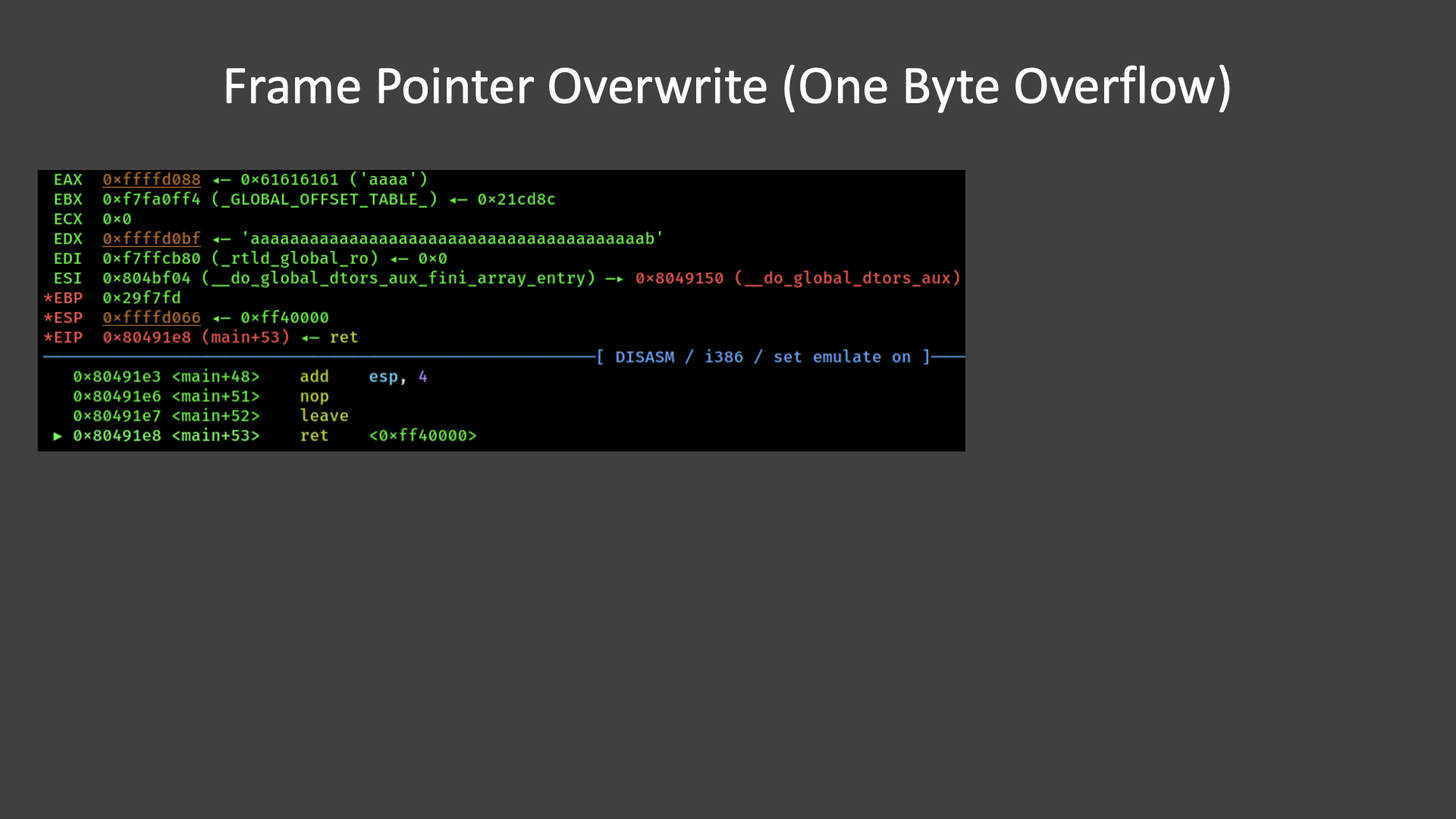

leave를 수행시켜 보면



이렇게 esp 레지스터는 0xffffd066이 되었다.

이제 ret을 수행하는 단계인데 main+53 ret를 보면
esp의 주소에 저장된 0x0ff40000이 eip 레지스터에 들어간 뒤 해당 주소로 점프할 것임을 확인할 수 있다.

이렇게 one-byte overflow로 인해 eip 레지스터를 컨트롤 할 수 있음을 확인해보았다.



---
